Data Modeling

Data modeling :: Teknik untuk mengoptimasi alur informasi dalam organisasi yang disimpan dan digunakan. Hasilnya berupa definisi terstruktur. Berupa fondasi untuk analisis dan desain sistem.

optimal dimaksud itu menghindari redundancy, …

Caranya data modeling :: mengidentifikasi kelompok besar hingga kelompok kecil.

Tiga Jenis Data Model. ?

Conceptual Data Model.
Logical Data Model.
Physical Data Model.

Penjelasan Jenis data model

Conceptual Data Model. :: Konsep dasar (bebas teknologi)
Logical Data Model. :: Struktur data yang bisa diimplementasikan di database.
Physical Data Model :: Pengorganisaian data ke dalam tabel yang ada di disk.

Data Model adalah blueprint yang isinya :: data, Relationship, Semantics, Constrain dimana data :: objeknya Relationship :: hubungan antar data Semantics :: definisi fungsi objek Constrain :: aturan

Data model ada banyak yang dipelajari ER Model & Relational Model

ER itu yang Gambar, Relational yang tabel

Relational Data Model

Ide Relational Model :: dari ideas of sets Model yang paling banyak digunakan

Relation :: adalah istilah formal dari Tabel

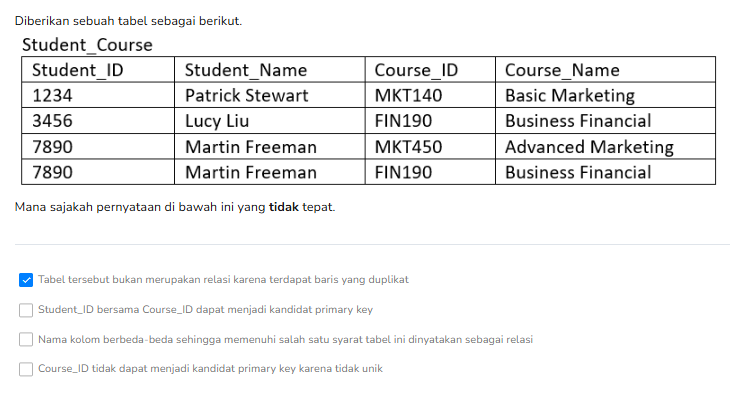

Syarat disebut Relasi ?

Ada Kolom = Atribute = Fields
Ada Baris = Tuples = Records
Nama tabel harus unik
Nilainya atomik, satu sel satu nilai
Setiap Baris harus unik alias tidak boleh identik
nama Kolom Harus unik
Urutan kolom/baris tidak penting
Relasi pasti 1st Normal Form

Attribut (Kolom)

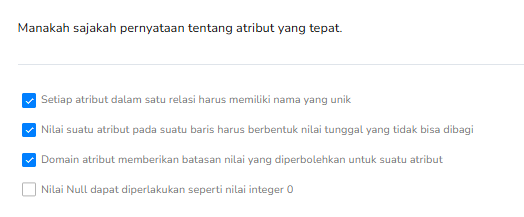

3 Sifat Atribut ?

Identitas Atribut jelas
Punya domain (himpunan nilai yang diizinkan)
Atomik

NULL :: ketiadaan (tidak diketahui, ada dirahasiakan, undefined) Null != Null

Relation Schema & Instance Attributes :: Kolom Relation schema :: nama table beserta daftar kolom Tuple :: baris Database Schema :: Sturuktur logi dari database. Database Instance :: isi data pada waktu tertentu.

Key

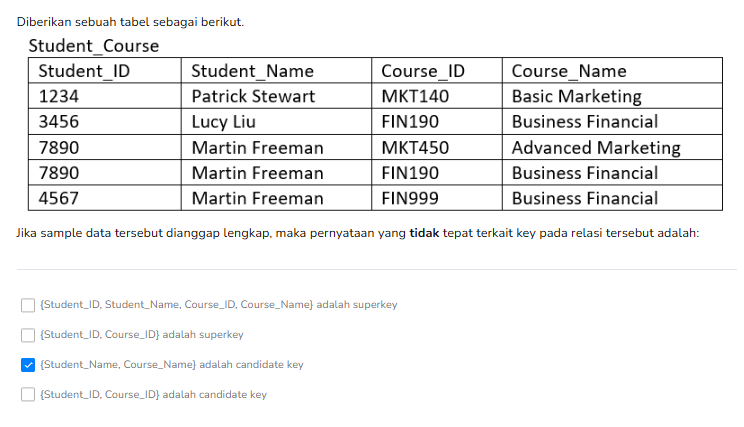

4 Key ?

Superkey
Candidate Key
Primary Key
Foreign Key

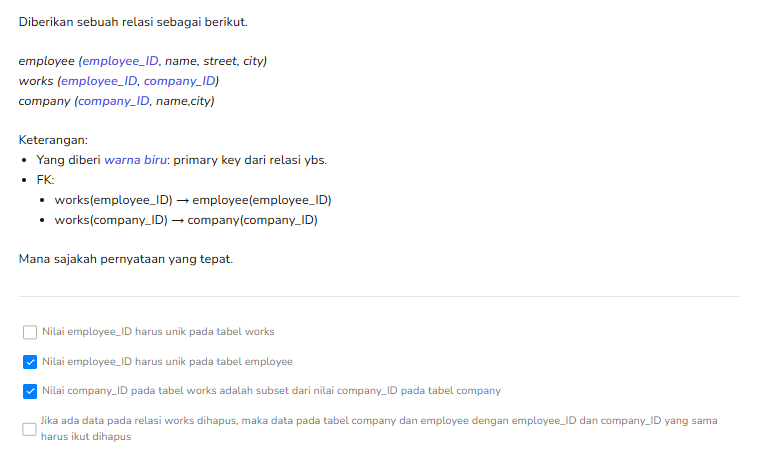

Superkey :: Satu atau kombinasi kolom yang isinya unik. Candidate Key :: Superkey minimal(sudah disaring). Primary Key :: Candidate Key yang dipilih sistem untuk menjadi identitas utama tabel. (Jarang berubah) Alternate key :: Candidate key yang tidak dipilih menjadi Primary key Foreign Key :: Menjalin relasi dengan table lain, kolom di table yang merujuk ke primary key di table lain.

Schema Diagram & Integrity Constraint

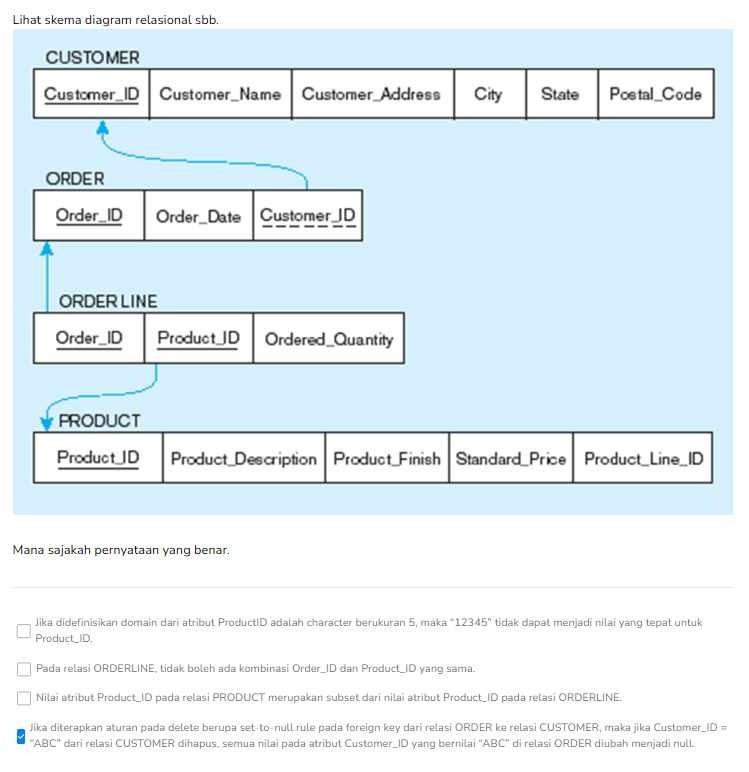

Schema Diagram :: standar blueprint database. Aturan baku Schema diagram ?

Kotak :: Relasi(tabel)
Nama table :: atas kotak
Atribut :: Daftar kolom didalam kotak
Garis bawah :: primary Key
Tanda panas :: Foreing key, yang ditunjuk menyimpan primary key yang jadi foreign key.

Integrity Constrain :: aturan yang memastikan data yang masuk ke database valid dan konsisten.

3 Integrity Constrain ?

Domain Constrain
Entity Integrity
Referential Integrity

Domain Constrain :: Aturan untuk satu kolom dengan tipe yang sama. Enitity Integrity :: Primary Key harus unik dan tidak boleh Null Referential Integrity :: Konsistensi antara dua tabel, nilai foreign key di suatu table harus sama persis seperti primary key rujukan atau boleh null.

3 Aturan delete karena Referential Integrity ?
