Sistem Antrian dengan Server Tunggal (M/M/1)

Notasi M/M/1 (notasi Kendall) berarti: waktu antar kedatangan berdistribusi eksponensial/Markovian (M pertama), waktu layanan juga berdistribusi eksponensial/Markovian (M kedua), dan jumlah server = 1.

Waktu antar kedatangan nasabah $A_{1}, A_{2}, A_{3}, ...$ adalah variabel random IID (independent identically distributed — mempunyai distribusi yang sama). Nasabah yang datang segera dilayani bila server kosong, dengan waktu layanan $S_{1}, S_{2}, S_{3}, ...$ (juga IID). Bila server busy, nasabah masuk ke antrian. Sistem antrian bersifat FIFO (first-in first-out) — yang paling depan dilayani terlebih dahulu.

Performansi yang Dihitung

Rata-rata delay nasabah $\hat{d} (n) = \frac{\sum _{i = 1}^{n} D _{i}}{n}$ , dimana $D_{i}$ adalah delay nasabah ke- $i$ .
Rata-rata panjang antrian $\overset{q}{^} (n) = \frac{\sum _{i = 0}^{\infty} i T _{i}}{T ( n )}$ , dimana $T_{i}$ adalah selang waktu di mana panjang antrian sama dengan $i$ , dan $T (n)$ adalah lamanya waktu simulasi sampai nasabah ke- $n$ . (Catatan: $\sum_{i = 0}^{\infty} i T_{i} = \int_{0}^{T (n)} Q (t) d t$ )
Utilisasi server $\overset{u}{^} (n) = \frac{\int _{0}^{T (n)} B ( t ) d t}{T ( n )}$ , dimana $B (t) = 1$ jika server busy pada saat $t$ , dan $0$ jika idle.

Ilustrasi Perhitungan

Misalkan jumlah nasabah $n = 6$ :

Inter-arrival time: $A_{1} = 0.4; A_{2} = 1.2; A_{3} = 0.5; A_{4} = 1.7; A_{5} = 0.2; A_{6} = 1.6; ...$
Service time: $S_{1} = 2.0; S_{2} = 0.7; S_{3} = 0.2; S_{4} = 1.1; S_{5} = 3.7; S_{6} = 0.6; ...$

Dari sini bisa dihitung waktu kedatangan kumulatif tiap nasabah, delay masing-masing (dimulai dari $D_{1} = 0$ karena nasabah pertama langsung dilayani), rata-rata panjang antrian (dengan menghitung $T_{i}$ = total waktu antrian berisi tepat $i$ nasabah, lalu $\overset{q}{^} (6) = \sum i T_{i} / T (6)$ ), serta utilisasi server dari grafik $B (t)$ (total waktu server busy dibagi total waktu simulasi). Pada contoh ini didapat $\overset{q}{^} (6) = 9.9/8.6 = 0.9$ dan $\overset{u}{^} (6) = 7.7/8.6 = 0.90$ .

Diagram Alir Event Kedatangan dan Keberangkatan

Simulasi M/M/1 berbasis event-driven, dieksekusi lewat dua rutin event: Arrival dan Departure.

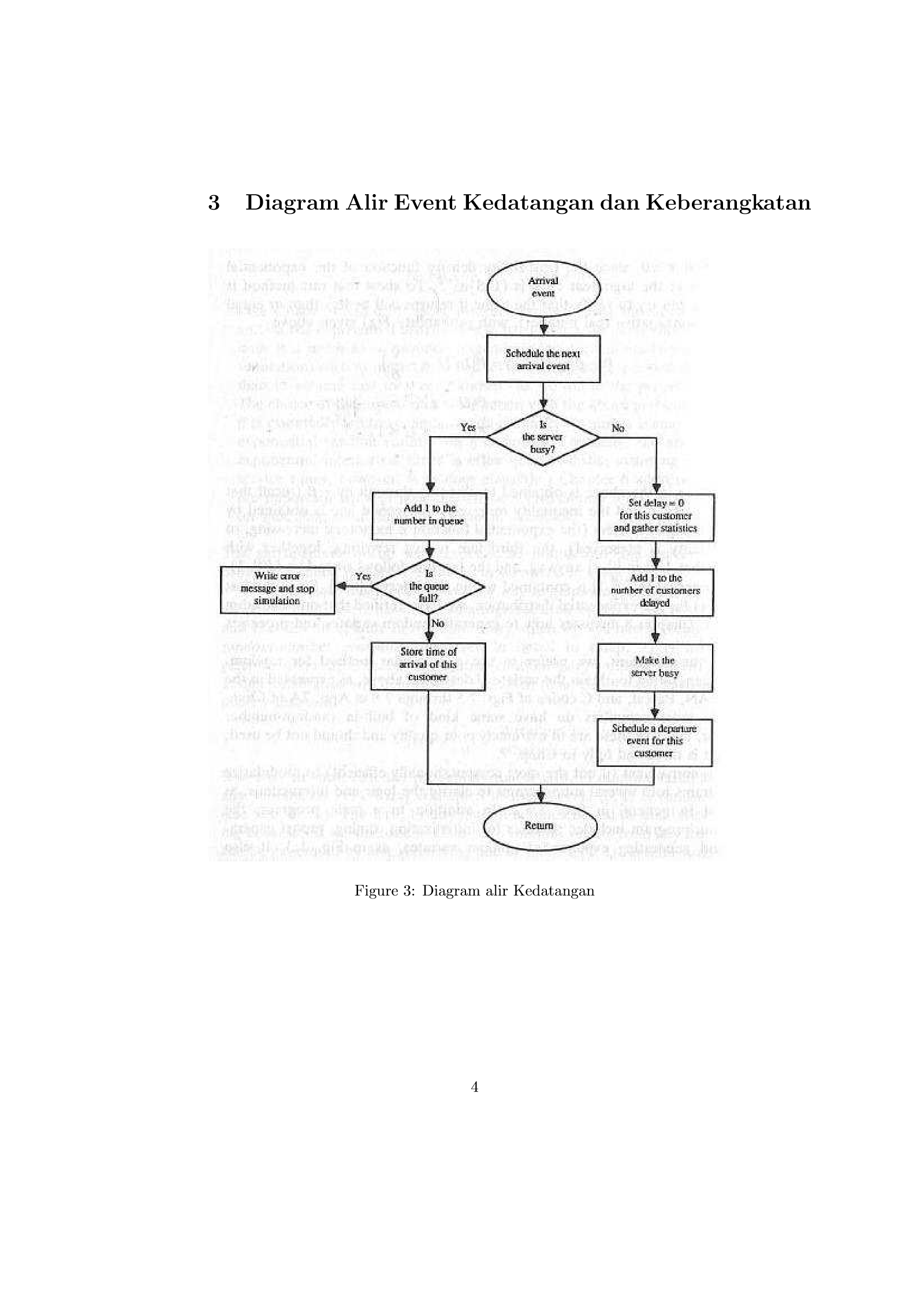

Alur event kedatangan: jadwalkan kedatangan berikutnya → cek apakah server sedang busy → jika busy: tambah antrian (cek dulu apakah antrian penuh, jika penuh hentikan simulasi dengan pesan error) dan simpan waktu kedatangan nasabah tersebut → jika idle: delay = 0, catat statistik, tambah jumlah nasabah yang sudah dilayani, set server jadi busy, dan jadwalkan event keberangkatan untuk nasabah ini.

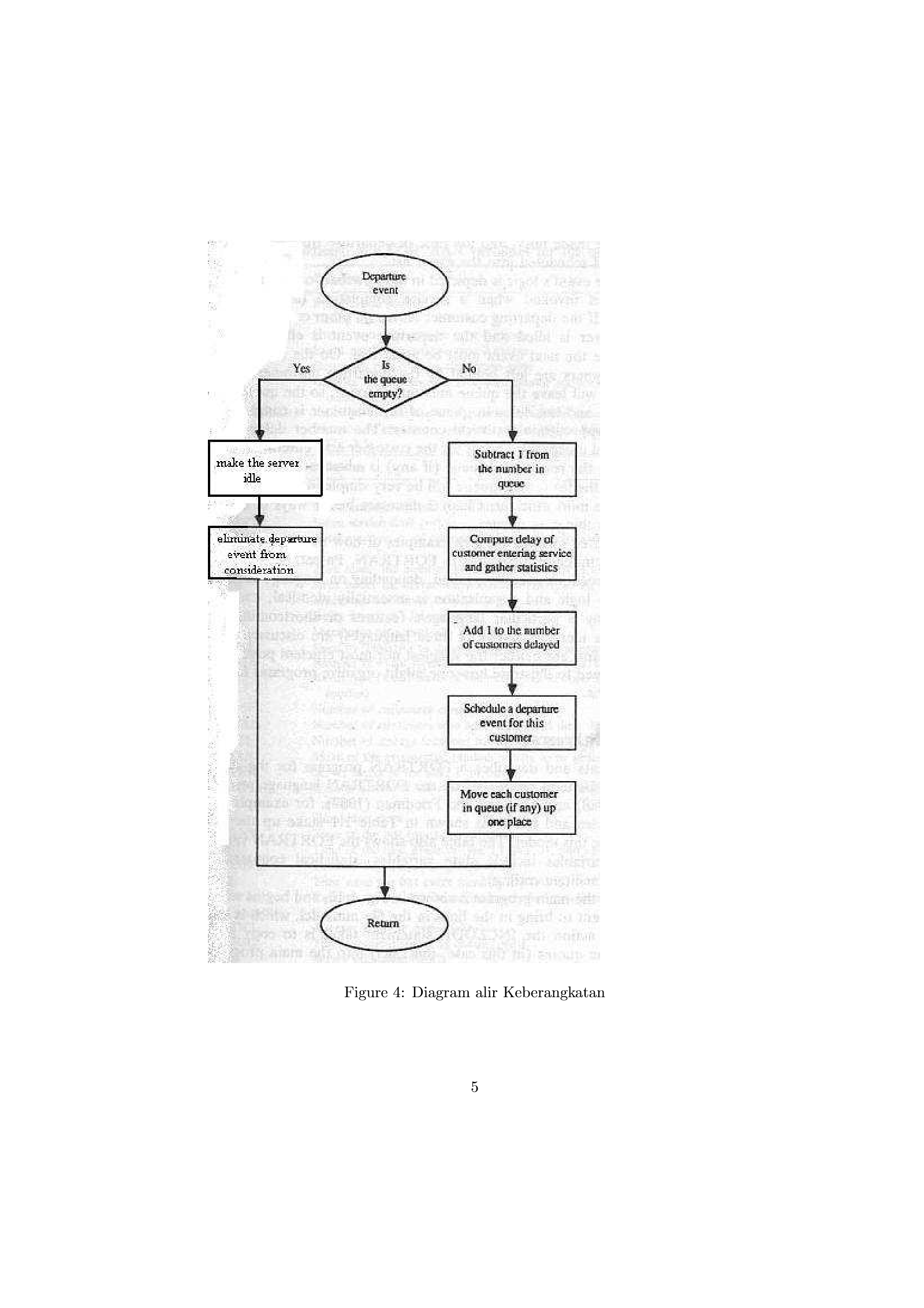

Alur event keberangkatan: cek apakah antrian kosong → jika kosong: set server jadi idle → jika tidak kosong: kurangi jumlah antrian, hitung delay nasabah yang mulai dilayani beserta statistiknya, jadwalkan event keberangkatan berikutnya, dan geser posisi tiap nasabah dalam antrian maju satu tempat.

Implementasi Program dalam C

Waktu antar kedatangan dan waktu layanan terdistribusi eksponensial. Untuk membangkitkan bilangan random dengan distribusi ini digunakan inverse transform:

$F (x) = 1 - e^{- x / β} = U ⟹ X = - β ln (1 - U)$

Struktur program C terdiri atas fungsi-fungsi utama:

initialize() — inisialisasi simclock, status server (IDLE), jumlah antrian (0), variabel statistik (semua 0), serta jadwal event kedatangan pertama.
timing() — menentukan tipe event berikutnya (kedatangan atau keberangkatan) dengan mencari time_next_event[i] yang paling kecil, lalu memajukan simclock.
arrive() — memproses event kedatangan: jadwalkan kedatangan berikutnya; jika server busy, tambah antrian (num_in_q) dan cek overflow terhadap Q_LIMIT; jika idle, delay = 0, tambah num_custs_delayed, set server busy, jadwalkan keberangkatan.
depart() — memproses event keberangkatan: jika antrian kosong, server jadi idle; jika tidak, kurangi antrian, hitung delay nasabah yang mulai dilayani (simclock - time_arrival[1]), jadwalkan keberangkatan berikutnya, dan geser array time_arrival.
update_time_avg_stats() — mengakumulasi area dari num_in_q dan server_status terhadap waktu (untuk menghitung rata-rata panjang antrian & utilisasi di akhir).
report() — mencetak rata-rata delay antrian, rata-rata jumlah dalam antrian, utilisasi server, dan waktu akhir simulasi.
expon(mean) — membangkitkan variate eksponensial: -mean * log(1 - u) dimana u adalah bilangan random [0,1].

float expon(float mean)
{
  float u;
  u = (float) random()/ (float) INT_MAX;
  return (-mean * log(1-u));
}

Sumber

Materi kuliah IF4021 Model dan Simulasi, minggu 3, “Contoh M/M/1” — berbasis Law & Kelton, Simulation Modeling and Analysis.
